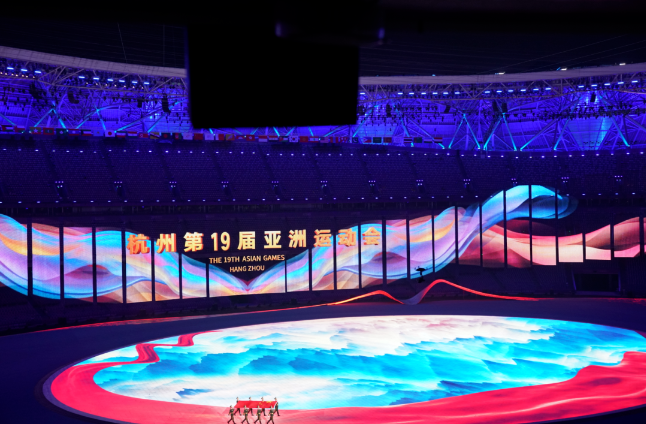

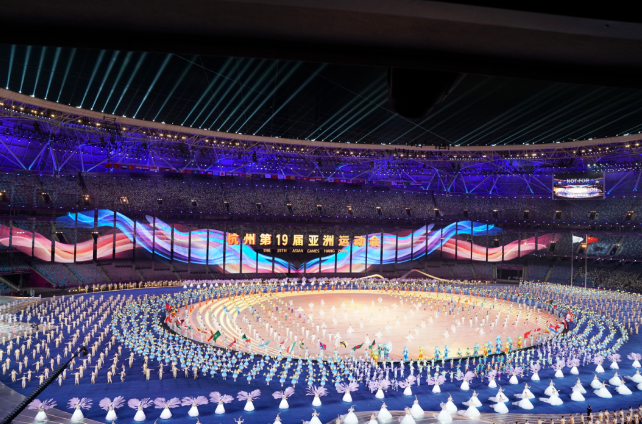

2022年第19届亚运会（The 19th Asian Games Hangzhou 2022），简称“2022年杭州亚运会”。我们期待已久的杭州亚运会于9月23日晚上8点随着欢悦的歌声正式拉开序幕。本届亚运会以“中国新时代·杭州新亚运”为定位、“中国特色、浙江风采、杭州韵味、精彩纷呈”为目标，杭州以其如画的风景和丰富的文化底蕴而闻名，一直在孜孜不倦地准备举办亚洲最大的体育赛事之一。而本届开幕式秉持“简约、安全、精彩”的原则，将在开幕式这一全球聚焦的时刻，传递绿色环保的理念，改用“数字烟花”通过数字科技，开幕式也能将灿烂的烟花呈现在现场观众和电视观众面前，同时也展示了五彩缤纷的山水画卷，在绿水青山中展现生态之美、人文之美、体育之美。本届亚运会共有40个大项，是亚运会规模最大的赛事。这为来自亚洲各地的运动员展示他们的技能和参加最高水平的比赛提供了机会。





而作为高达尚核心成员同时经历过“双奥”团队成员之一，为世界奥林匹克史留下难忘的“中国记忆、北京记忆”。这次高达尚团队有幸再次为国际盛大的体育赛事“2022年杭州亚运会”提供音响系统设计、安装、调试及运营保障，为亚运会再创难忘的杭州记忆。

本届亚运会高达尚提供将近300只“hi”音箱为现场音响系统提供扩声保障。

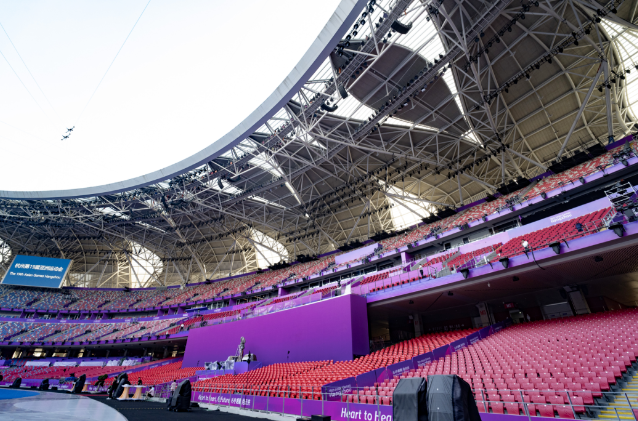

场地扩声系统：

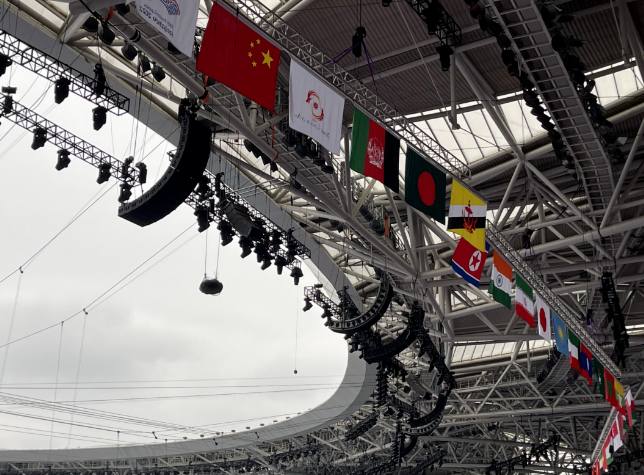

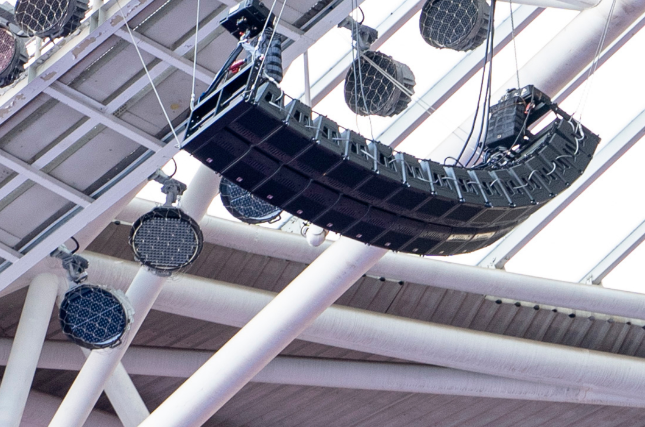

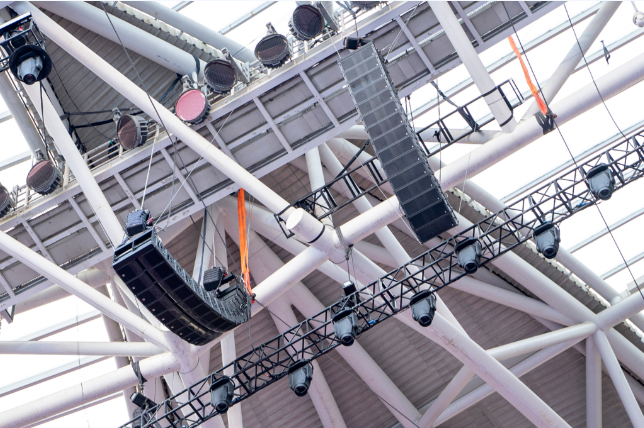

针对观众席组扩系统。在杭州奥体中心大莲花体育场棚顶一共吊挂了255只高达尚大中型线性阵列“hi”音箱255只，分为21组分散吊挂。其中东看台分布了8组双10寸三分频线性阵列音箱K20对二三层观众去覆盖，主席台上空为最多每组15只，在两侧观众区为每组12只。K20音箱采用双10寸三分频大功率，低音单元采用800W大功率设计，高音采用4寸+2.5寸的大功率同轴设计，功率达到240W，在一个小巧的箱体内装入了功率接近2000W的喇叭单元，使得单只音箱能达到134dB的最大声压，满足长距离投射的要求。三分频结构，让音箱频响更宽，高频响应更好。



在音箱投射角度上为了满足杭州亚运会场地扩声的要求，为了让音箱达到所要求覆盖的要求，垂直覆盖角度从常规的10度调整为更宽的17.5度，通过吊挂件的调节，任意调整套所需的音箱夹角。





西看台分布8组12寸三分频线性阵列音箱K12，最多的每组15只，最少的每组9只；南北看台一共分布了5组K12。

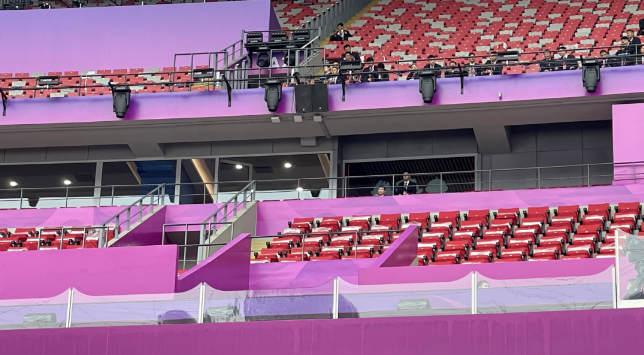

对于低层观众及比赛场地扩声。一层观众席和比赛场地采用的是分散布置方式，根据听音区位置分布，分散布置、分别覆盖不同的听音区。所以在观众席以及比赛场地边缘放置多组每组三只双10寸线性阵列音箱加上1只单18寸超低组合，该区域音箱及数字功率放大器则采用易科的EZacoustics。SLV15 双10寸两分频固定曲率阵列扬声器，箱体内配置了2个10英寸高灵敏度低音单元，2个1.4英寸开口高音单元。其出色的换能效率，可提供远距离宽角度声覆盖所需的声能量，并搭配SLB118 18寸高功率、轻量级超低音扬声器组成的线性阵列音箱。

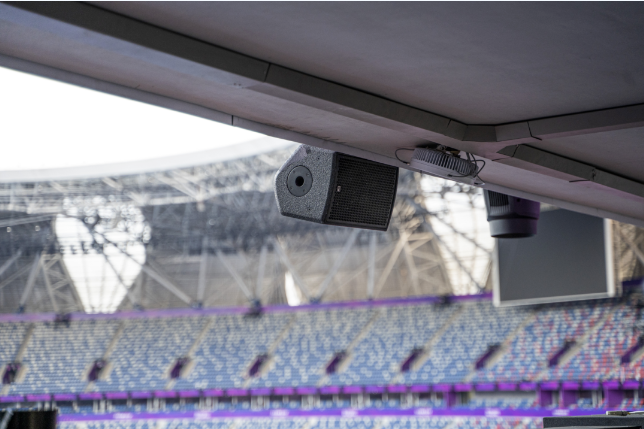

对于主席台扩声系统。主席台区域使用环绕音响则采用高达尚“hi”A15 15寸全频音箱。A15 15寸全频音箱配备了3寸高音单元,有充足的高音功率余量,大大降低大声压的状态高音频段的失真,保证声音高质量还原。并且配备了宽角和窄角两个角度型号备选,并使用可旋转号角,可以随意调换你的水平和垂直角度,让使用更加灵活。

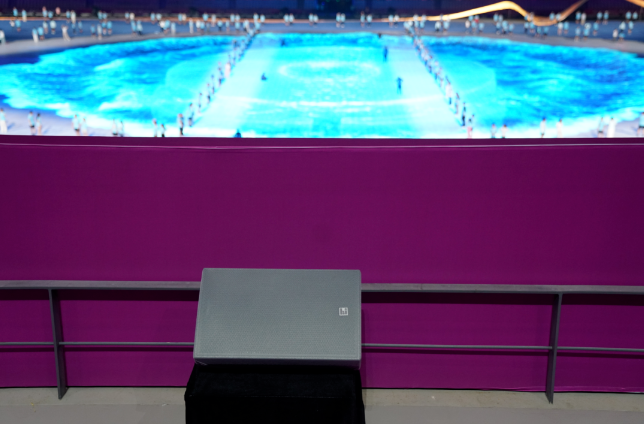

另外主席台补声音箱则采用LAcoustics SYVA音柱搭配X8 8寸同轴音响进行补声，SYVA专为专业的扩声和高保真要求而设计，能提供高清晰度、高声压级和扩展带宽，并且拥有优雅的箱体线条，让其即不破坏主席区域场地美观度又能保证声音补足。X8 8寸同轴音响传达一个自然和透明的声音。同轴技术允许一个紧凑的设计和恒定的色调平衡的距离，由此足以平稳覆盖的离轴的观众，没有最小的聆听距离和高反馈抑制。

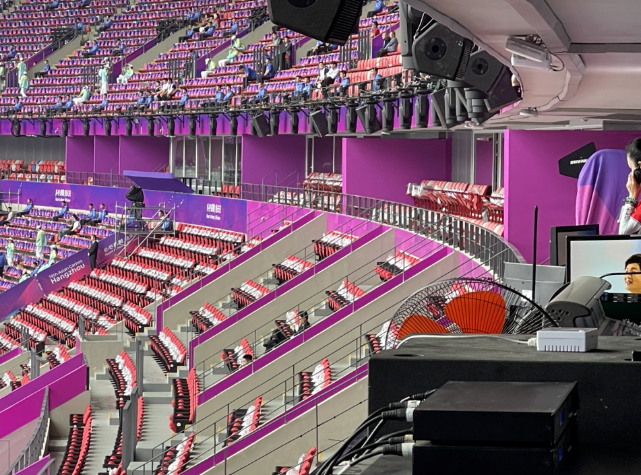

对于控台区域补声则采用高达尚“hi”A8 8寸全频音箱，搭配“hi”H8K功放进行推动。A8 8寸全频音箱配置了44mm单元,有充足的高音功率余量,大大降低大声压的状态高音频段的失真,保证声音高质量还原同时又能补足控台不足声音区域。

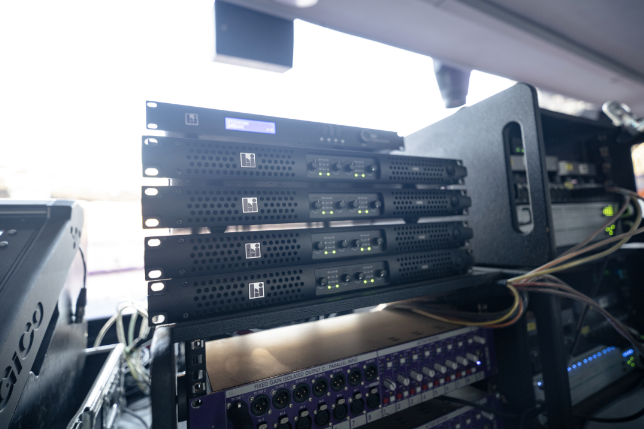

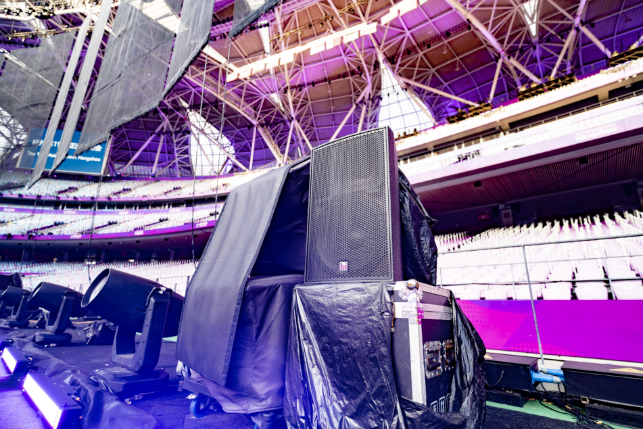

对于表演场地返送音箱，则采用两组高达尚“hi”K8 Live，每组24只进行主要覆盖，再配合场地边缘区摆放的EZacoustics 线性阵列音箱以及A15 舞台返送音箱组成，四个通道出入口，另外在后舞台、表演区边缘、出入口以及后台区域，大量使用了高达尚A15进行覆盖。所有的高达尚音箱由品牌自身的H8K四通道功放驱动。系统所有的功放都设置为A+B的模式进行备份。

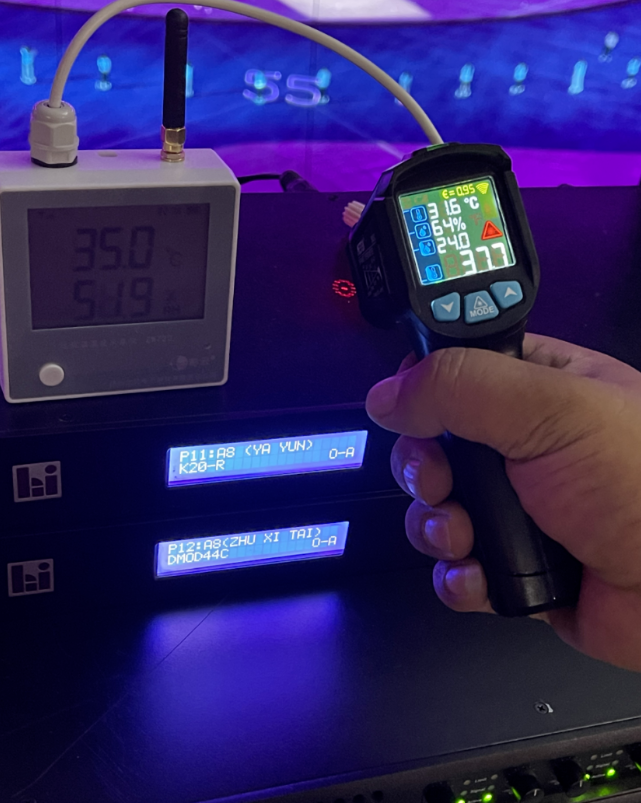

为了对抗炎热天气，本次功放点全部设置了测温棚，并采用物联网技术，实时监控棚内温度及湿度。





K8 Live双8寸两分频音箱，全新升级到Live系统，采用全钕磁单元，重量更轻，通过独特的波导设计，让音箱指向性控制更加精准，水平宽指向性设计让场地覆盖更加均匀。

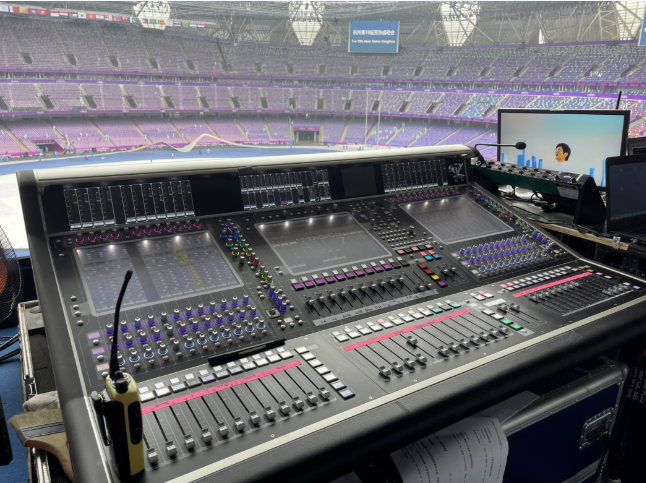

如何保证系统安全、稳定地工作是设计的最关键的部分。本次调音台主要采用DiGiCo SD7 Quantum调音台上完成，另有一张SD 12作镜像备份。它们各配一个也是完全相互备份SD-Rack接口箱。SD7 Quantum的双引擎架构可以做到两个引擎无缝切换，这样调音台系统实现了界面双重备份，引擎四重备份，这也足以让SD7担任此次音频系统核心角色。

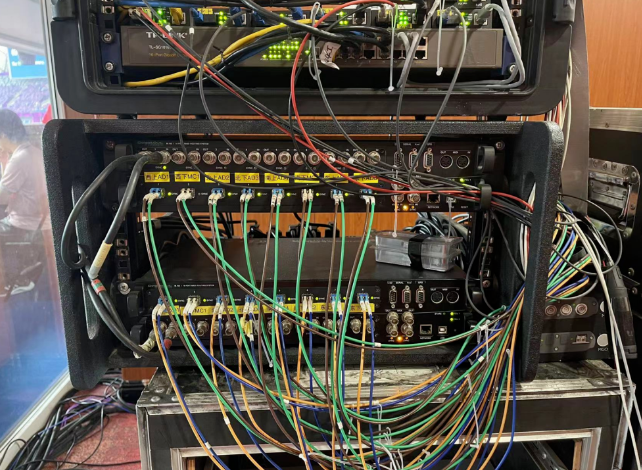

针对本次传输系统，系统以调音台为核心构建了环形和星形两个传输网络。“我们在调音台输入链路采用了环形网络，而整个系统传输和输出采用了星形网络，”本届音响总设计何飚老师解释。“调音台的环网作为流动演出而言非常的稳定，但由于我们还要在这么大的场地里传输其他的信号，我个人认为星形网络还是相对方便。”

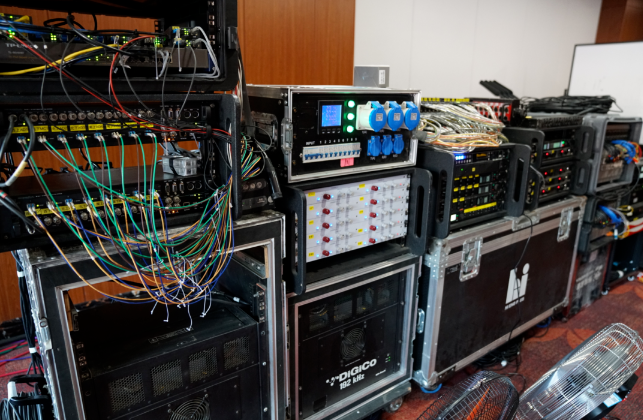

环形网络使用MADI转光纤的方式，通过DiGiCo自带的Optocore系统与两台互为备份的DiGiCo SD-Rack接口箱相连，负责调音台信号的输入，处理和备份。



整个系统的信号由DirectOut组成的星形网络输出到各个音频子系统，包括现场扩声、录音以及官方转播机构的直播系统，星形网传输近1000路音频。星形网络核心是DirectOut M.1K2 MADI矩阵路由器。





为了确保给闭环内的官方转播机构传送可靠的音频信号，星形网络里采用了另外两台互为主备的DirectOut M.1K2 MADI路由矩阵。主备DIGICO SD7 Quantum调音台和主备SD-RACK的MADI分别连接这两台M.1K2中，再使用单模光纤送去官方转播机构在音控室的光端机，光端机接收到主备MADI信号后，通过两台DirectOut MADI SRC采样率转换器重新锁定官方转播机构的音频时钟，以获得一个稳定的时钟同步信号，最后再传送MADI多通道音频至官方转播机构不同种格式播出。



最后预祝所有中国运动员们都能取得满意的成绩！一起见证亚运会上的中国运动健儿们勇敢逐梦、努力拼搏在赛场上绽放光芒！
